电子皮带秤ICS-30
概述
途晟ICS-30型电子皮带秤,动态累计误差小于正负1%,适用于精度要求不高,安装要求简便的场合,可为产品生产的过程控制和产量监控提供瞬时流量和累计量。
工作流程:
**采集的子样经过溜槽进入次级制样系统,经皮带给料机送入破碎机按缩分粒度进行破碎,然后通过子样输送皮带机送入二次采样机(缩分器)分割样品,收入样品收集器,交煤样室完成*终制样进行试样分析,剩余物料则被排出,用提升机送回原皮带输送机上,车载物料或料场采样的余料则可通过皮带机输送到物料群中,无须另外进行余料处理。
系统组成:

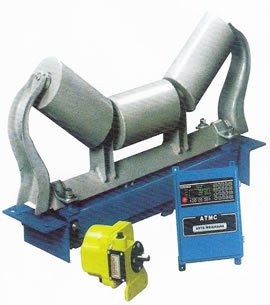

ICS-30型电子皮带秤由四部分组成:ICS-30型悬浮式称重桥架,称重传感器,TS60-12C型速度传感器,TS2105电脑积算器。
称重桥架:
采用单托辊ICS-30型称重桥架,无杠杆,全悬浮的结构设计,稳定可靠,该结构设计用链码标定基本接近实物标定值,全封闭,防潮,防尘,防腐及减少物料堆积,不会发生使用刀口装置和轴承装置带来的零点不稳等问题。单件式结构,无运动部件,安装容易,不需维护。
称重桥架的主梁采用矩形钢管,这使整个称重桥架具有足够刚性,较小的自重,外表积灰面积达到*低,无运动和易损件。为了保证整个系统的稳定性,高精度电阻应变片式传感器安装于受拉部位,抗侧向力,以减少非线性识差。对于比重较轻物料的测量可采用配重秤架。
称重传感器:
平台型电子应变传感器,特殊设计的应变补偿。具体技术指标如下:
外壳:密封保护
非线性:小于0.03%FS
非重复性:小于0.01%FS
蠕变:小于0.02%FS
温度灵敏度:间隔:0.0008%FS/0F
零点:0.0015%FS/0F
过载能力:传感器容量的150%
测传感器
途晟ICS-30系列电子皮带秤标准配置的测速传感器采用TS60-12C型测速传感器,
系统精度:小于等于正负1%
电源:220VAC,50HZ 功率:50W
